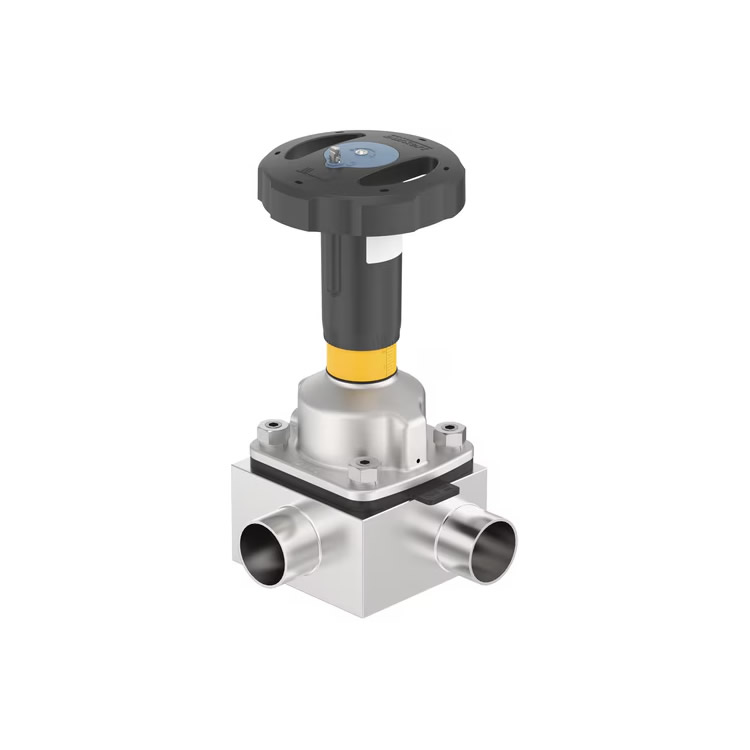

產品型號 Type 2974

產品類型 T型隔膜閥，配備手動操作執行機構（全功能型）

設計特點 流線型閥體（低死腔）、模塊化設計、可視位置指示器、可調行程限位、集成鎖定功能

應用領域 衛生級或腐蝕性環境、高純度/無菌/腐蝕性/磨損性介質（如食品飲料、制藥、生物技術、化妝品行業）

基本技術數據

1. 結構與材料

組件 材料選項 標準/備注

閥體 1.4435（DIN EN 10088）/ 316L（ASTM A479） 可選衛生級（VI）或標準（VH）版本

隔膜 EPDM（AD）、PTFE/EPDM（EA）、高級PTFE/EPDM（EU）、GYLON?+EPDM層壓（ER） 符合FDA、USP Class VI、EC 1935/2004

執行機構 不銹鋼（閥蓋）/ PPS（手輪） 可高溫滅菌（autoclavable）

表面處理 內部電拋光：Ra ≤ 0.38μm（NO17）；機械拋光：Ra ≤ 0.5μm（NO14） 符合ASME BPE及DIN標準

2. 連接與尺寸

參數 范圍

隔膜尺寸 DN 15...50

公稱直徑 DN 08...100（1/4"…4"）

連接方式 焊接（DIN/ISO/ASME BPE標準）、卡箍（DIN 32676/ASME BPE）
